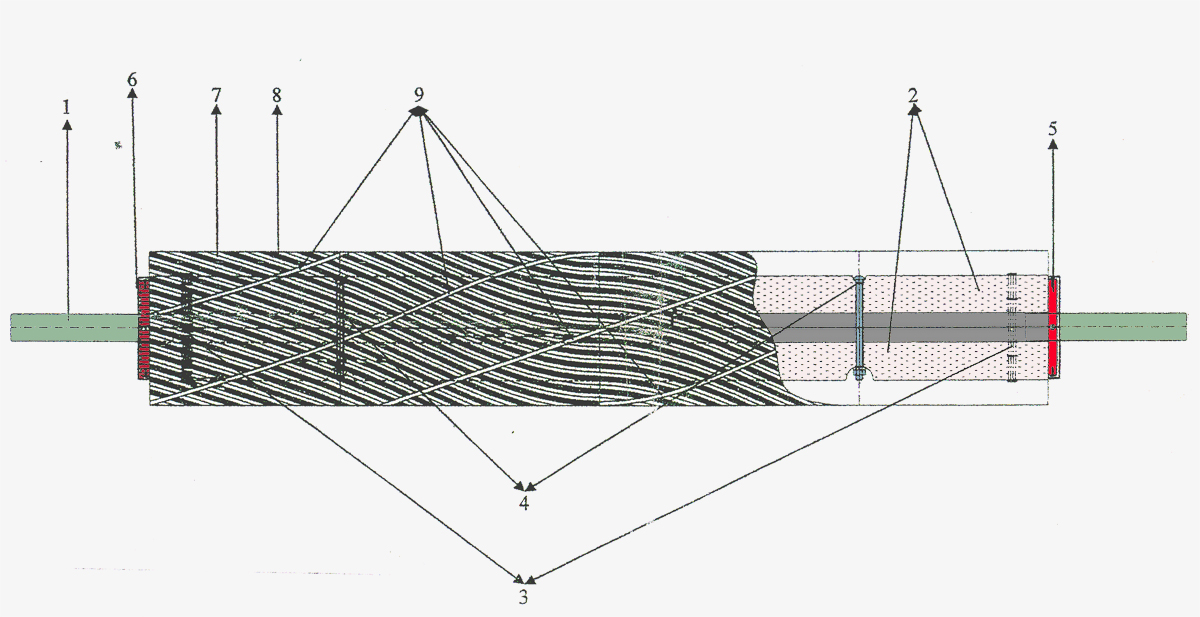

ŞEKİL 1 DEKİ PARÇALAR :
- Kare şeklindeki demir
- Silindirik
- Sıkıştırma teli
- Sıkıştırma vidası
- Sıkıştırma çemberi
- Çember kapağı
- Palamutlu deri
- Kromlu deri
- Paralel olarak yarılmış bölge

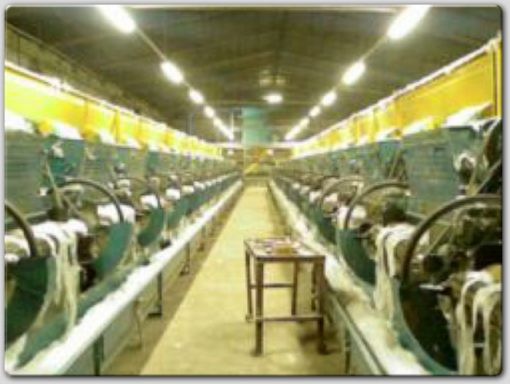

Bu buluş, tarım sektöründe üretilen pamuğun, çekirdek ve diğer yabancı maddelerinin ayrıştırılmasında kullanılan çuçır rolesidir.
Şu anki bilinen teknikte pamuk içerisinde bulunan çekirdek ve diğer yabanc maddeler ayrım yapılırken, savcın tabir edilen makineler vasıtasıyla yapılmaktadır. Bu teknikle yapılan ayrıştırmada pamuğun liflerinin kopması engellenememektedir. Buda pamukta istenilen kalitenin düşmesi demektir. Kalitenin düşmesi demek, pamuk ipliğinin mukavemetinin azalması ayrıca lif uzunluklareının kısalması anlamını taşımaktadır.
Bu buluşla geliştirilen çırçır rolesi, şekil 1 de belirtilen parçalardan oluşmaktadır. Şekil 1 rolenin %75 lik kısmının deri ile kaplanmış görüntüsü, şekil 2 ise tamamen deriyle kaplanmış görüntüsüdür.
| 1. Adım |
Orta kısımda bulunan, çırçır rolesinin bel kemiğini oluşturan ve iki ucu makineye bağlanacak olan kare şeklindeki demir, iki veya dört parçadan oluşan silindirik yapıdaki agaç ile kaplanır. Demir üzerine kaplanan silindirik yapıdaki ağaç, çevresine sarılan sıkıştırma teli ve sıkıştırma vidası sayesinde bel kemiği durumunda bulunan demir ile tamamen bütünlük kazanmakta ve demirden sıyrılması ve gevşemesi engellenmektedir. |
|
|
| 2. Adım |
|
Daha sonra silindirik yapıdaki ağaç bölge üzerine palamutlu deri ve kromlu deri tamamen giydirilmektedir. Ağaç bölge üzerine giydirilen palamutlu ve kromlu deri, isteğe bağlı olarak istenilen uzunlukta ve üst üste kat kat şeklinde uygulanır. Palamutlu deri ve kromlu deri tüm bölgeye uygulandıktan sonra istenilen aralıklarda boydan boya birbirine paralel olarak açılmış yarıklar oluşturulur. Kaplanan derilerin uç kısımları ağaç bölgeden kaymaması için çember vasıtasıyla ağaçlı bölgeye sıkıştırılır. Sıkıştırılan bölgenin deforme olmaması için çember kapagı yerleştirilir.
|
|
|
| 3. Adım |
Bu buluşla geliştirilen çırçır rolesinin çalışma prensibi şu şekildedir: Rolenin bel kemiğini oluşturan demirin iki ucu roleyi döndürebilecek kapasidedeki makineye bağlanır. Role üzerine giydirilmiş olan palamutlu deri pamuğun çekirdek ve yabancı maddelerden ayrıştırılmasını, kromlu deri ise çırçırın dönme esnasında ısınma nedeni ile hızlı aşınmasını önlemektedir.
Pamuk çırçır rolesi üzerine açılmış olan paralel yarıklar içerisine sıkışarak yan taraflardan dışarı çekirdek ve yabancı maddeleri dışarı atar. Bu esnada pamuk lifleri kopmadan ve zedelenmeden doğal hali ile temizlenmiş olur. Kalitesinin bozulamaması ve mukavemetini yitirmemesi iplik üreticilerinin birinci tercihidir. |
|
|
| Amaç |
Bu buluş; tarım sektöründe üretilen pamuğun, çekirdek ve diğer yabancı maddelerinin ayrıştırılmasında kullanılan çırçır rolesidir. Role, bel kemiğini oluşturan kare şeklindeki demir, üzerine kaplanmış olan silindirik yapıdaki ağaç ve bu ağaç bölge üzerine giydirilerek sarılan palamutlu deri ve kromlu deri ile bu derinin birbirine paralel yarıklar açılması ile oluşturulan çırçır rolesi olup, role üzerine giydirilmiş olan palamutlu deri pamuğun çekirdek ve yabancı maddelerden ayrıştırılmasını, kromlu deri ise çırçırın dönme esnasında ısınma nedeniyle hızlı aşınmasını önlemektedir.
Pamuk; çırçır rolesi üzerine açılmış olan paralel yarıklar içerisine sıkışarak, yan taraflardan çekirdek ve yabancı maddeleri dışarı atmakta ve bu esnada pamuk lifleri kopmadan ve zedelenmeden doğal hali ile temizlenmektedir. |
|
|
|
